Премиальные решения для нефтегазодобычи

Линейки UPJ

UPJ™ – это линейка премиальных и полупремиальных стальных резьбовых соединений для бесшовных обсадных и насосно-компрессорных труб, разработанная компанией ИНТЕРПАЙП специально для сложных условий эксплуатации.

Условия нефтегазодобычи становятся все более сложными. Премиальные и полупремиальные резьбовые соединения ИНТЕРПАЙП обеспечат надежную работу колонн в скважинах со сложным профилем при строительстве горизонтальных, наклонно-направленных и вертикальных скважин.

Полевой сервис UPJ™ по обслуживанию и поддержке клиентов обеспечивает круглосуточное профессиональное обучение, помощь и контроль при осуществлении спусков. Полевой сервис ИНТЕРПАЙП – гарантия безопасного и эффективного спуска премиальной продукции.

Премиальную продукцию ИНТЕРПАЙП используют на нефтегазовых месторождениях в Турции, США, Колумбии, Узбекистане, Туркменистане и в Украине.

UPJ Series Premium Connections, catalogue
Running Manual for UPJ Series, brochure

UPJ™ – газогерметичное T&C соединение CAL II

UPJ™ M – газогерметичное T&C соединение CAL IV

UPJ™ F – премиальное безмуфтовое соединение CAL IV

UPJ™ SP – высокоэффективное полупремиальное соединение

UPJ™ QR – полупремиальное соединение для быстрого спуска

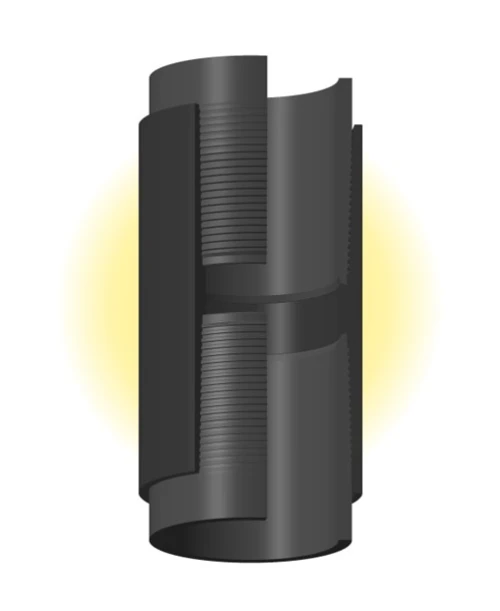

UPJ™ – это запатентованное премиальное соединение, сертифицированное в соответствии со стандартом ISO 13679 по уровню требований CAL II.
Резьба типа “Батресс” и уплотнительный элемент "металл-металл" гарантирует газогерметичность соединения.

  • Резьбовое муфтовое соединение (T&C);
  • Улучшенная резьба типа «Батресс»;
  • Уплотнение «металл-металл»;
  • Равнопроходной внутренний диаметр;
  • Уменьшенный внешний диаметр муфты;
  • Специальная торцевая фаска муфты;
  • Соединение выдерживает угол
набора кривизны до 20º/30м;
  • Продукцию можно использовать в качестве
промежуточной и эксплуатационной колонны,
а также для насосно-компрессорных труб;
  • Соединение подходит для эксплуатации
в наклонно-направленных и вертикальных скважинах.

Марка стали:

  • API Q&T (L80/N80Q - Q125)
  • Sour Service
  • High Collapse
  • High Pressure
  • High Strength (V150)

Размерный ряд:

Продукт

Диаметр, мм

Диаметр, in

   Обсадные

114,3 – 339,7

4 1/2” – 13 3/8”

НКТ

60,3 – 114,3

2 3/8” – 4 1/2”

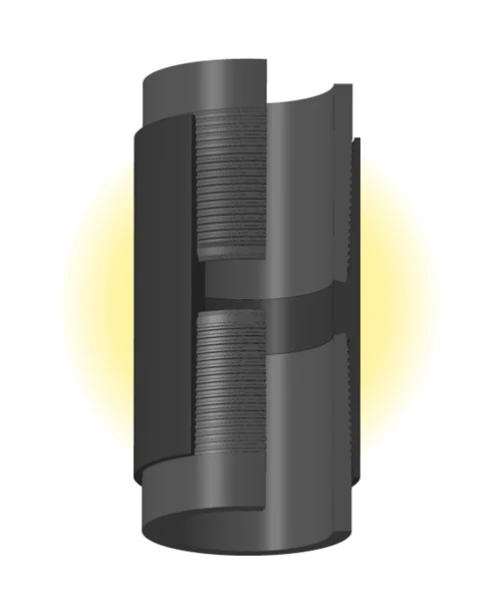

UPJ™ M – это собственное премиальное соединение ИНТЕРПАЙП™ сертифицированное в соответствии со стандартом ISO 13679 по наивысшему уровню требований CAL IV. Это соединение гарантирует безопасную эксплуатацию в условиях повышенного давления и температуры. UPJ™ M может выдерживать до 100% растягивающих, сжимающих нагрузок, внутреннего и внешнего давления.

  • Резьбовое муфтовое соединение (T&C)
  • Отрицательный угол профиля резьбы
  • Газогерметичное уплотнение
    "металл-металл"
  • Равнопроходной внутренний диаметр
  • Карман для смазки
  • Высокий крутящий момент
  • Уменьшенный  внешний диаметр муфты
  • Специальная торцевая фаска муфты
  • Соединение позволяет достичь угла набора
    кривизны до 40º/30м.
  • Продукцию можно использовать в качестве промежуточной и эксплуатационной колонны, потайной обсадной колонны, хвостовика,
    а также для насосно-компрессорных труб
  • Соединение подходит для эксплуатации
    в наклонно-направленных, вертикальных и горизонтальных скважинах

Марка стали:

  • API Q&T (L80/N80Q - Q125)
  • Sour Service
  • High Collapse
  • High Pressure
  • High Strength (V150)

Размерный ряд:

Продукт

Диаметр, мм

Диаметр, in

Обсадные

114,3 – 339,7

4 1/2” – 13 3/8”

НКТ

60,3 – 114,3

2 3/8” – 4 1/2”

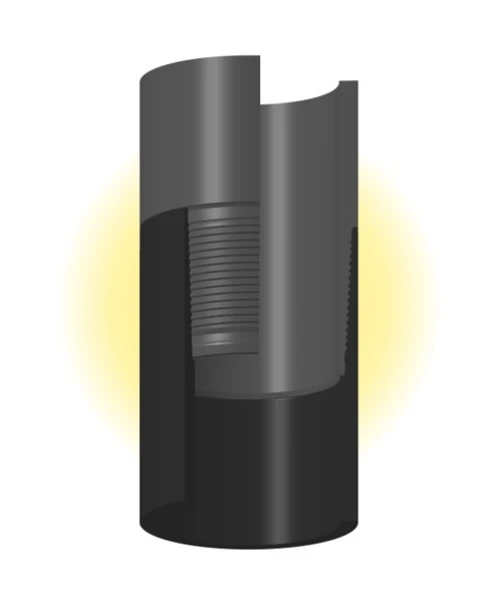

UPJ™ F – это премиальное безмуфтовое газогерметичное соединение собственной разработки ИНТЕРПАЙП™, сертифицированное в соответствии со стандартом ISO 13679 по уровню требований CAL IV.

Конструкция соединения позволяет использовать его в скважинах с уменьшенным диаметром ствола.


  • Гладкое безмуфтовое соединение
  • Отрицательный угол профиля резьбы
  • Двойное газогерметическое уплотнение
    "металл-металл"
  • Карман для смазки
  • Равнопроходной внутренний и внешний диаметр
  • До 65% эффективности при растяжении, 25% при сжатии, 100% при внутреннем и внешнем давлении
  • Продукцию можно использоватьв качестве промежуточной и эксплуатационной колонны, потайной обсадной колонны, хвостовика, а также для насосно-компрессорных труб
  • Соединение подходит для эксплуатации
    в наклонно-направленных, вертикальных и горизонтальных скважинах, и для забурки боковых стволов



Марки стали:

  • API Q&T (L80/N80Q - Q125)
  • Sour Service
  • High Collapse
  • High Pressure
  • High Strength (V150)

Размерный ряд:

Продукт

Диаметр, мм

Диаметр, in

Обсадные

114,3 – 193,7

4 1/2” – 7 5/8”

НКТ

114,3

4 1/2”

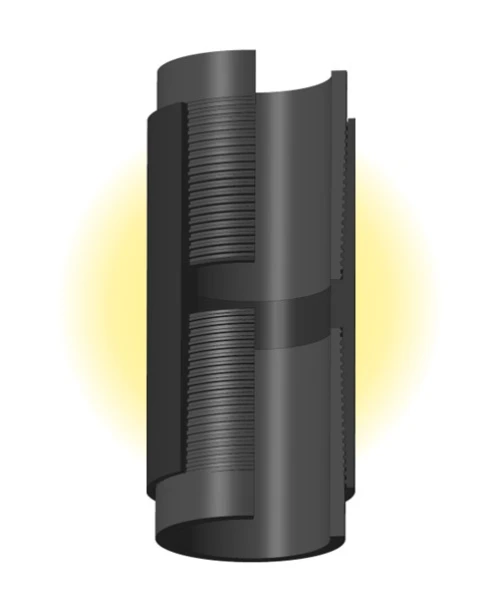

UPJ™ SP – это полупремиальное соединение, разработанное инженерами ИНТЕРПАЙП для обеспечения потребностей клиентов в нефтегазовой отрасли.

Соединение проверенное временем, экономически эффективное с высоким крутящим моментом. Позволяет выполнять бурение обсадной колонной с высоким сопротивлении крутящему моменту.


  • Резьбовое муфтовое соединение (T&C)
  • Конструкция соединения с упорным плечем
  • Взаимозаменяемо с соединением
    и обсадными аксессуарами API “Батресс”
  • Равнопроходной внутренний диаметр
  • Высокий крутящий момент
  • Улучшенная структурная производительность
  • Уменьшенный диаметр муфты
  • Специальная торцевая фаска муфты
  • Соединение позволяет достичь угла набора
    кривизны более чем 56⁰/30 м.
  • Продукцию можно использовать в качестве промежуточной и эксплуатационной колонны, хвостовика и при бурении обсадной колонной
  • Соединение подходит для эксплуатации
    в наклонно-направленных и вертикальных скважинах

Марка стали:

  • API (J55 - Q125)
  • Sour Service
  • High Collapse
  • High Pressure
  • High Strength (V150)

Размерный ряд:

Продукт

Диаметр, мм

Диаметр, in

Обсадные

114,3 – 339,7

4 1/2” – 13 3/8”

НКТ

114,3

4 1/2”

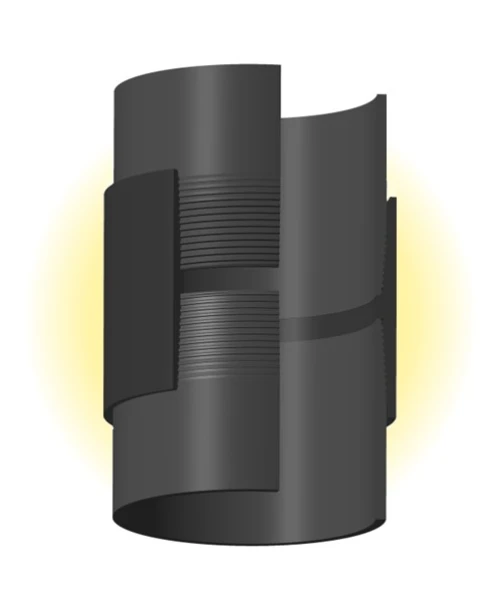

UPJ™ QR – это запатентованное премиальное соединение, разработанное специально для использования в поверхностных и промежуточных обсадных колоннах.

Надежная геометрия резьбы и крутой конус делают соединение более быстрым и надежным, чем BTC, повышая эффективность работы в обсадных трубах большого диаметра. UPJ™ QR содержит меньшее количество нитей по сравнению с API Buttress, чтобы обеспечить быстрый и легкий спуск и свинчивание с минимизированным риском схождения резьбы.

  • Резьбовое муфтовое соединение (T&C)
  • Улучшенная резьба типа "Батрес"
  • Уплотнение "металл-металл"
  • Равнопроходной внутренний диаметр
  • Уменьшенный наружный диаметр муфты
  • Специальная торцевая фаска муфты
  • Соединение выдерживает угол набора кривизны до 15º/30м.
  • Продукцию можно использовать в качестве промежуточной и эксплуатационной колонны
  • Соединение подходит для эксплуатации в наклонно-направленных и вертикальных скважинах

МАРКИ СТАЛИ:

  • API (J55 - Q125)
  • Sour Service
  • High Collapse
  • High Pressure
  • High Strength (V150)

Размерный ряд:

Продукт

Диаметр, мм

Диаметр, in

Обсадные

244,5 – 339,7

9 5/8” – 13 3/8”

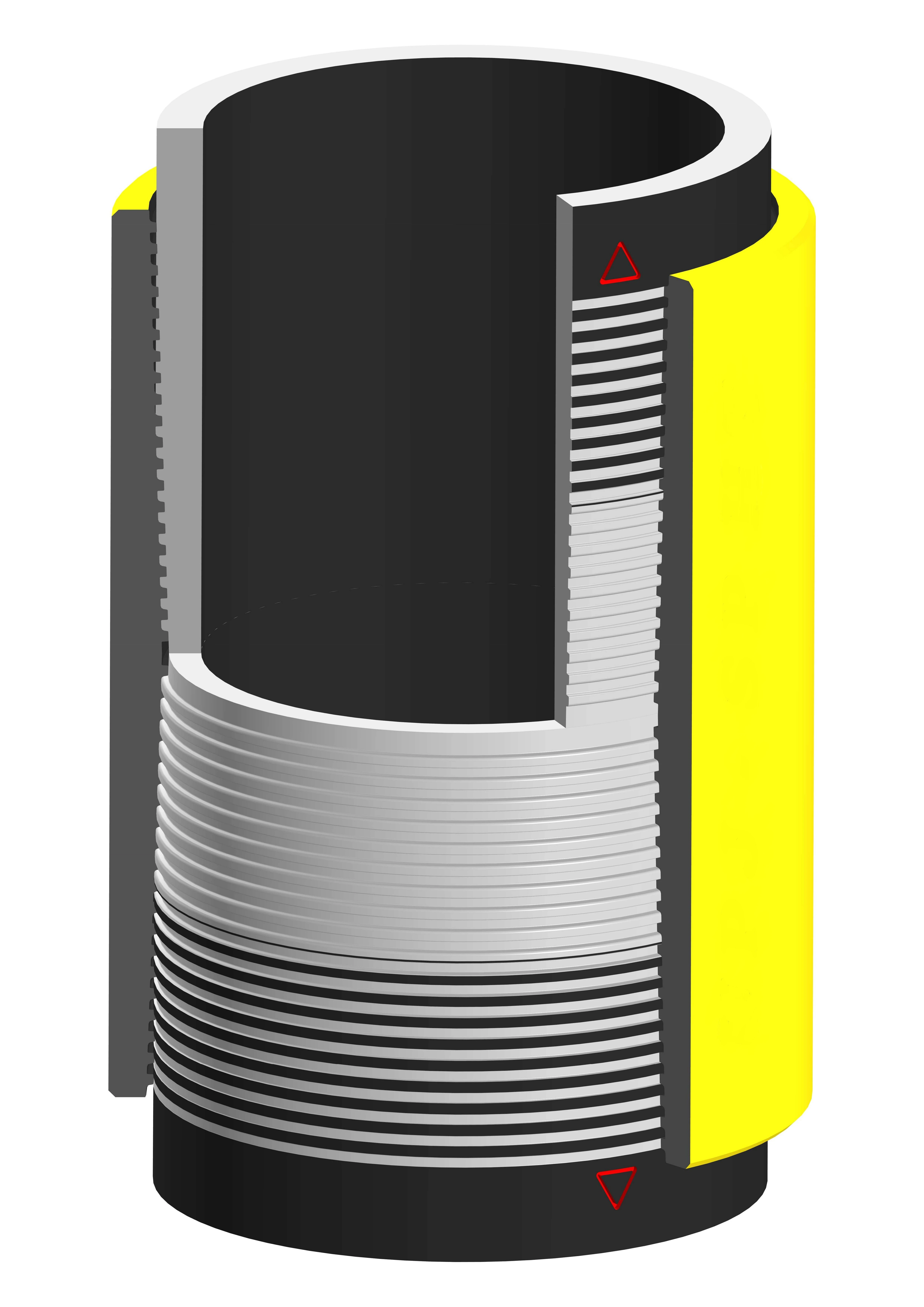

Серия INTREPID™

INTREPID™ является торговой маркой премиальных и полупремиальных резьбовых соединений обсадных и насосно-компрессорных труб для добычи нефти и газа, разработанных специально для рынка США.

Условия бурения и добычи нефти и газа в США становятся все более сложными. Количество наклонно-направленных скважин увеличивается, что отражается в более жестких требованиях как к самим трубам, так и к их соединениям. Резьбовые соединения для нефтегазовых труб играют ключевую роль в надежной эксплуатации колонны.

INTREPID™ – это серия премиальных и полупремиальных соединений бесшовных стальных труб разработанных ИНТЕРПАЙП для добычи нефти и газа в сложных геологических условиях.

  • стальные трубы, соответствующие стандартам API
  • премиальные и полупремиальные соединения (стальные трубы с соединительными муфтами), разработанные ИНТЕРПАЙП для рынка США
  • муфты для труб металлические (соединительные элементы для труб)
  • а также полный набор аксессуаров

Полевой сервис и Поддержка клиентов способны в режиме 24/7 обеспечить профессиональное обучение, помощь и контроль, чтобы гарантировать безопасный и эффективный спуск колонн INTREPID™ даже в самых сложных условиях.

Продажи серии INTREPID™ в США осуществляются исключительно через торговое представительство North American Interpipe. Для получения более подробной информации о продукции INTREPID™, пожалуйста, перейдите на сайт нашего торгового представительства в США.
